Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | ışık direği üretim hattı |
---|

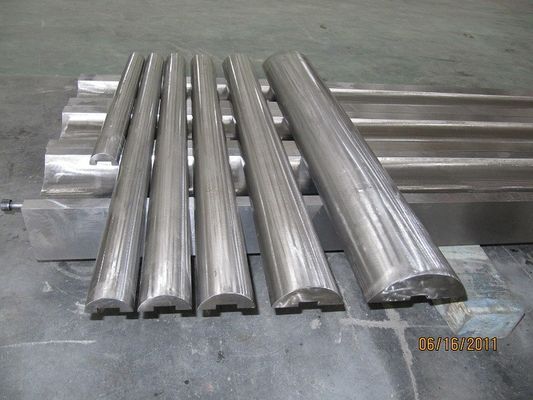

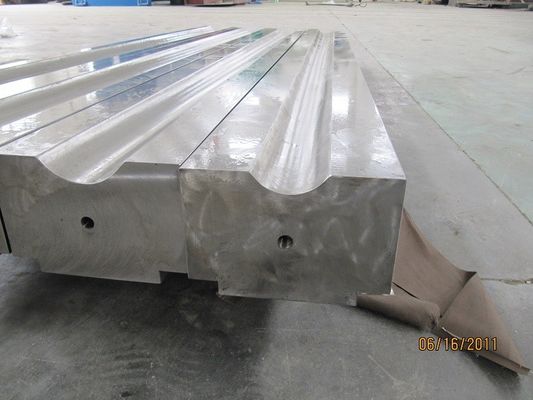

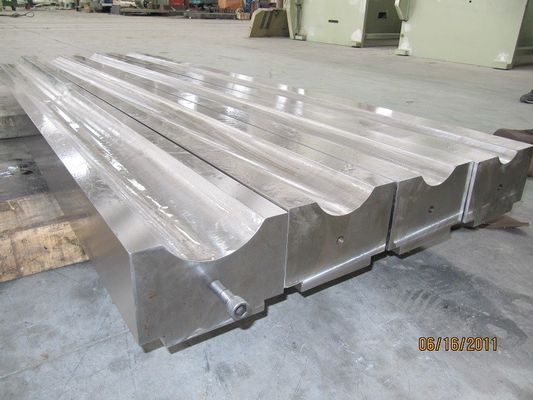

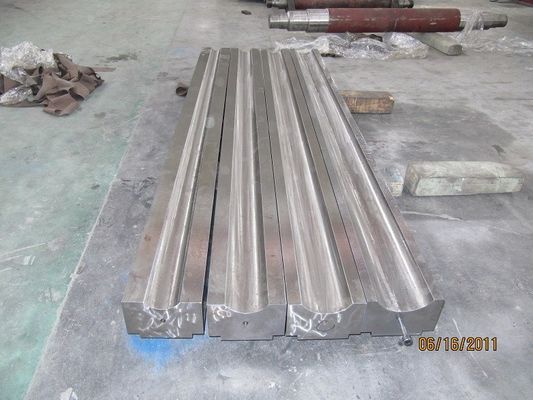

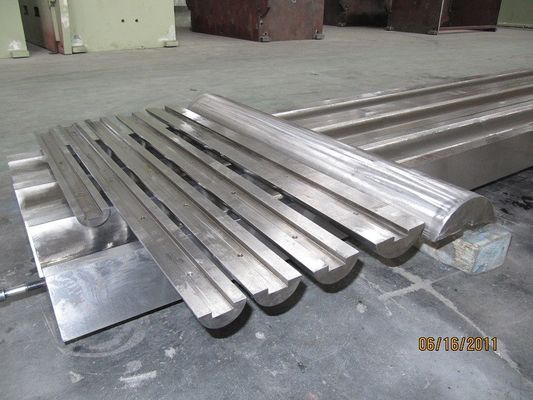

Daire Çemberini Bükmek İçin Pres Fren Makinesi İçin Yuvarlak / Daire / Konik Hafif Pole Takım - Çift Oran
Hızlı Detay:
isim | Diğer Adı | Marka adı | CMC |
Dairesel direği bükmek için basın freni makinesi için yuvarlak / daire / konik hafif kutup takımları | | özellik | Bir takım takımda iki adet koniklik oranı olabilir: 11/1100 ve 12.5 / 1000, tam uzunluk 16 metre. kelimenin tam anlamıyla,% 95 kutup 11/11000 oranı,% 5 ise 12.5 / 1100 |
Kapasite | Min OD 60mm yapmak için | Avantajları | Bu konik takım ile hafif kutup çok yuvarlak |
Uygulama:
CNC pres freninde konik ışık direği yapmak
Özellikler
Konik ışık kutuplu alet | ||||||||||||||||
Alt takım için, bir tarafı koniklik oranı 11/1000 ile | ||||||||||||||||
alet uzunluğu | 16 | m | ||||||||||||||
koniklik oranı: | 11 | / 1000 | ||||||||||||||
küçük uç OD: | 60 | aa | ||||||||||||||
Büyük bitiş OD: | 236 | aa | ||||||||||||||
Temel kalınlık: | 4 | aa | ||||||||||||||
Aşağıdaki boyutta CONICAL CIRCULAR ışık direği yapabilir. | ||||||||||||||||
Işık kutup uzunluğu, küçük ucu dış çapı, büyük ucu dış çapı tablosu | ||||||||||||||||
küçük uç OD (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
kutup uzunluğu (m) | Büyük uç dış çap tablası (mm) | |||||||||||||||
2 | 82 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 182 | 192 | 202 | 212 | 222 | 232 |
3 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | |
4 | 104 | 114 | 124 | 134 | 144 | 154 | 164 | 174 | 184 | 194 | 204 | 214 | 224 | 234 | ||
5 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | |||
6 | 126 | 136 | 146 | 156 | 166 | 176 | 186 | 196 | 206 | 216 | 226 | 236 | ||||
7 | 137 | 147 | 157 | 167 | 177 | 187 | 197 | 207 | 217 | 227 | ||||||
8 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | |||||||
9 | 159 | 169 | 179 | 189 | 199 | 209 | 219 | 229 | ||||||||
10 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |||||||||
11 | 181 | 191 | 201 | 211 | 221 | 231 | ||||||||||
12 | 192 | 202 | 212 | 222 | 232 |
Konik ışık kutuplu alet | ||||||||||||||||
Alt takım için, bir tarafı koniklik oranı 12.5 / 1000 ile |
alet uzunluğu | 16 | m | ||||||||||||||
koniklik oranı: | 12.5 | / 1000 | ||||||||||||||
küçük uç OD: | 60 | aa | ||||||||||||||
Büyük bitiş OD: | 260 | aa | ||||||||||||||
Temel kalınlık: | 4 | aa | ||||||||||||||
Aşağıdaki boyutta CONICAL CIRCULAR ışık direği yapabilir. | ||||||||||||||||
Işık kutup uzunluğu, küçük ucu dış çapı, büyük ucu dış çapı tablosu | ||||||||||||||||
küçük uç OD (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
kutup uzunluğu (m) | Büyük uç dış çap tablası (mm) | |||||||||||||||
2 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 |
3 | 98 | 108 | 117.5 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 |
4 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 |
5 | 123 | 133 | 142.5 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | 243 | 253 | ||
6 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | |||
7 | 148 | 158 | 167.5 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 | 258 | ||||
8 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |||||
9 | 173 | 183 | 192.5 | 203 | 213 | 223 | 233 | 243 | 253 | |||||||
10 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | ||||||||
11 | 198 | 208 | 217.5 | 228 | 238 | 248 | 258 | |||||||||
12 | 210 | 220 | 230 | 240 | 250 | 260 |
